LTE 4G OUTDOOR modem HUAWEI CPE B2368-A21 (bez krabice)

Huawei B2368-A21 (ODU) - venkovní jednotka na SIM kartu

Venkovní modem podporující SIM všech operátorů. Kompletní balení.

Modem je napájen pomocí PoE přes UTP kabel, který zároveň přenáší i data do koncového zařízení. Instalace je velmi snadná a zvládne ji i lajk. Do modemu pouze zasunete SIM, utěsníte ji tesnícími dvířky proti vniknutí vlhkosti.

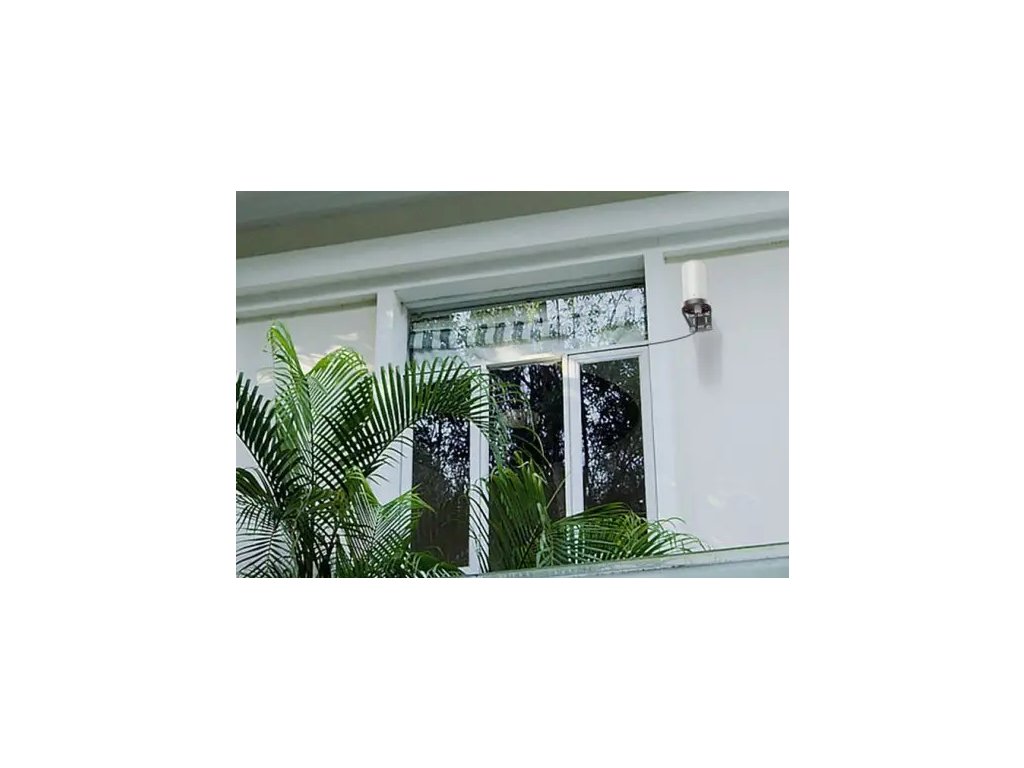

Toto řešení má výrazně vyšší zisk signálu a k internetu se připojíte i na hůře dostupných místech, kde mají běžné vnitřní modemy problémy s připojením. Umístit jej můžete za okno, na fasádu, na balkón nebo na střechu. Kabel od modemu připojíte do 19V PoE injektoru (součástí balení) a z něj pouze vyvedete další UTP kabel přímo do vašeho Wi-Fi routeru. Můžete tak ihned začít plně využívat internetové připojení z vaší SIM karty

Modem Huawei B2368-A21 je parametrově téměř totožný, jako modely B2368-66 nebo B2368-22 nebo B2368-A01, nepotřebuje ale vnitřní jednotku s Wi-fi funkcemi a není na těchto jednotkách závislý (tak jako u modemů B2368-66 nebo B2368-22). To znamená, že modem zároveň funguje jako router a můžete jej napojit přímo do PC, případně před něj předřadit libovolný router s Wi-Fi a šířit z něj internet po kabelu i pomocí Wi-Fi.

Podrobný návod na instalaci, který se netýká přímo modelu B2368-A21, ale podobné verze B2368-66, naleznete zde: https://www.youtube.com/watch?v=iaFwtAzVW3g

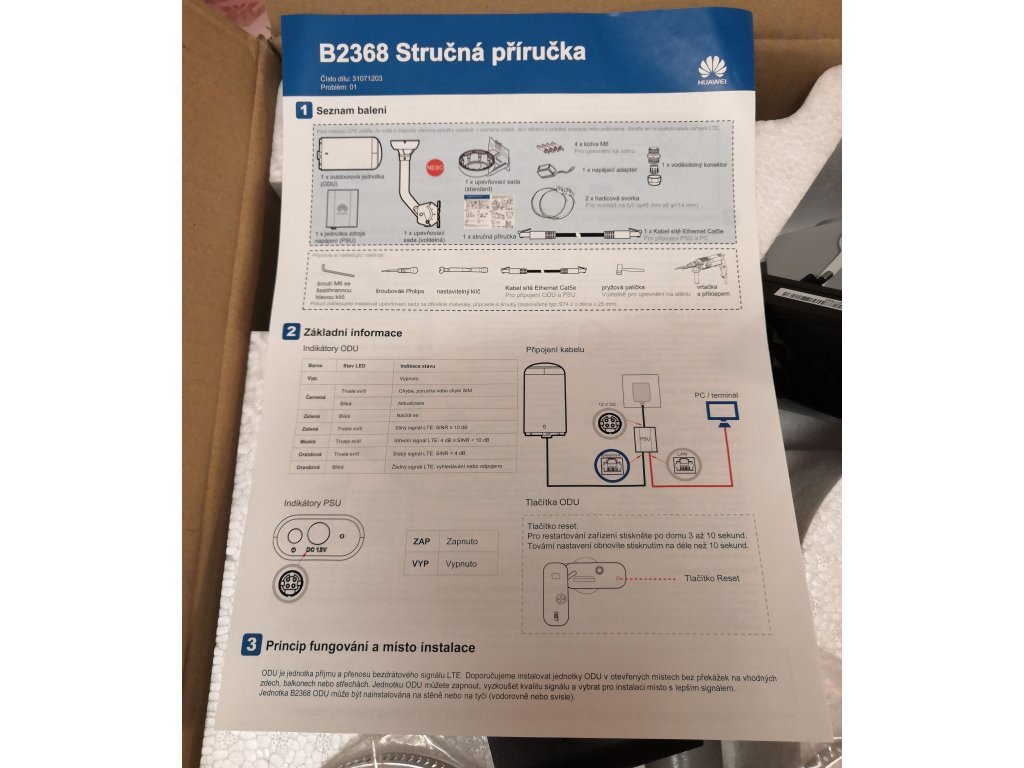

Rychlá instalační příručka v češtině je ke stažení zde: Huawei_B2368__rychla_uzivatelska_prirucka

Rychlá instalační příručka v angličtině je ke stažení zde: ENG_Guick_start_guide

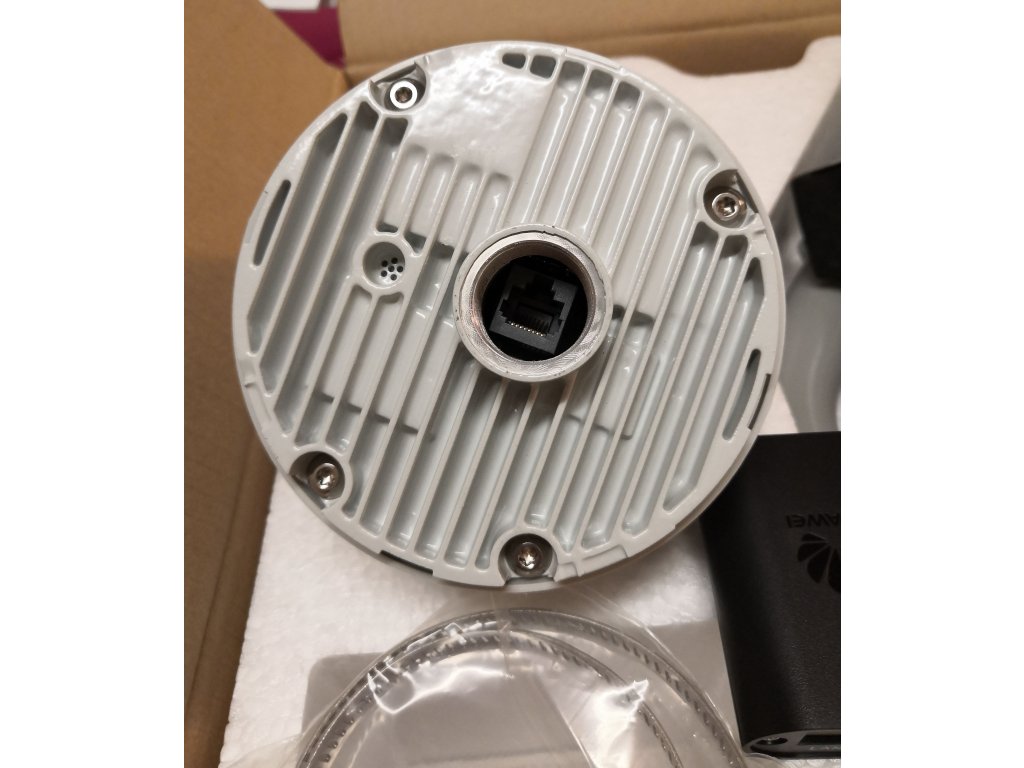

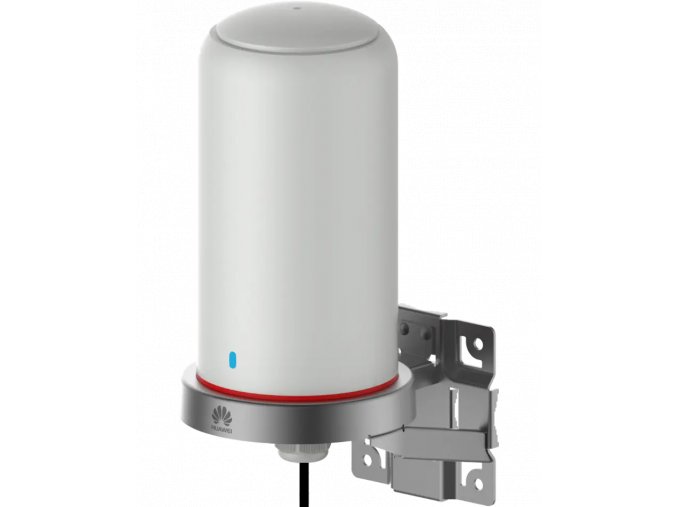

Modem vypadá jako venkovní lampička. Má konektro RJ45 s PoE napájením (Power over Ethernet).

Modem Huawei B2368 umožňuje připojení domácnosti k internetu. Podporuje všechna LTE/LTE-A pásma a technologie včetně 4×4 MIMO (FDD i TDD) a sdružování nosných frekvení (Carrier Aggregation). Poskytuje tak teoretické rychlosti až 600/150 Mb/s.

Modem nabízí možnosti konfigurace a vyznačuje se vysokou mírou bezpečnosti.

Bratříček tohoto modemu, který vypadá téměř identicky (Huawei B2368-22) je zajímavý i tím, že získal známé ocenění Red Dot Design Award, které je považováno za designérské „Oskary“.

Technická specifikace:

Typ zařízení: Huawei B2368-A21 (neobsahuje v balení vnitřní IDU jednotku) - místo ní lze použít jakýkoliv router

LTE Cat.12/Cat.13 CPE
DL Cat.12/UL Cat13
Použitý čipset: HiSilicon Balong 750
Teoretická rychlost stahování (DL) až 600Mbps
Teoretická rychlost nahrávání (UL) až 150Mbps
Podpora LTE 4G pásem 1/3/7/8/20/38/40/41/42/43
Zisk antény: 9dBi Gain in 3.5GHz

Napájení:
Napájení routeru: 19.0V 1.26A nebo 12V 2A
Napájení antény: PoE (Power over Ethernet)

Rozhranní routeru:
1 x RJ45 Ethernet LAN (1x1Gbit)
1 x microSIM slot

Obsah balení:
1 x venkovní jednotka (ODU) Model: B2368-A21
1 x rychlý návod (formát A3)

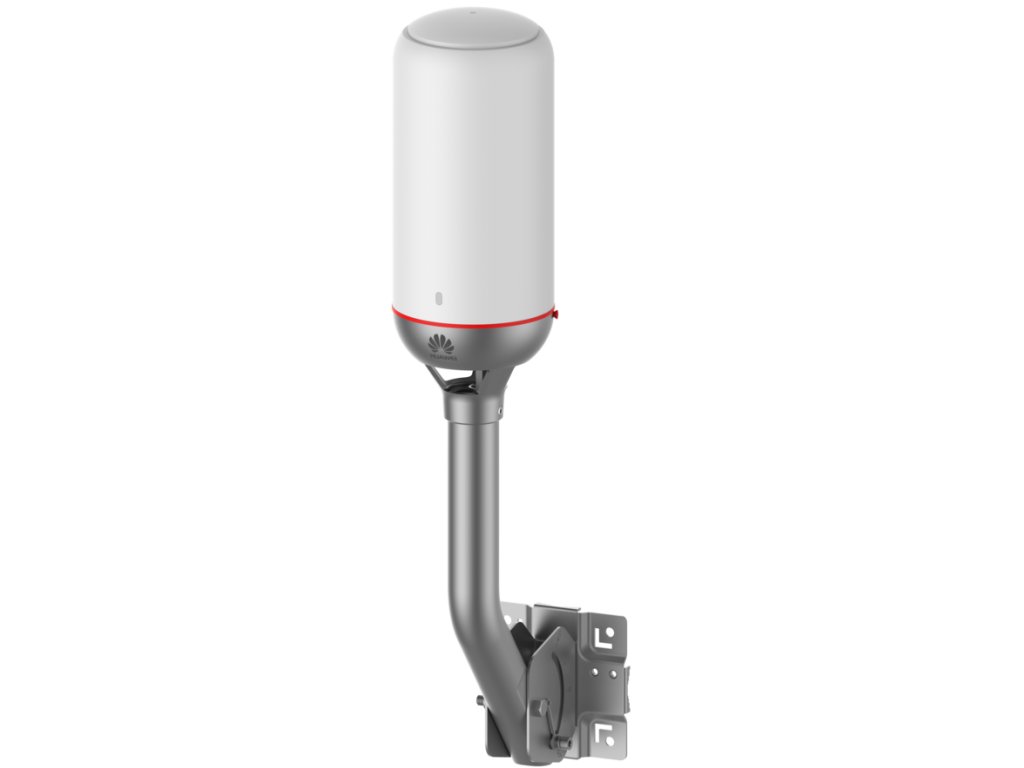

1 x železný držák na ODU jednotku
4 x M6 hmoždinka se šroubem na zeď
1 x napájecí adaptér 19.0V 1.26A nebo 12V 2A
2 x kovová páska (pro montáž na tyč (průměr 48mm až 114mm)
2 x vnitřní Ethernet kabel Cat5e 1,8m
1 x izolační průchodka

Součástí balení není venkovní Ethernet kabel Cat5e pro propojení ODU a PC, nebo routeru - je doporučeno použít venkovní nestíněný nebo stíněný kabel UTP/FTP PE Cat5e drát. Tyto kabely si můžete přiobjednat zde: https://www.milevo.cz/sitove-kabely/

Další parametry modemu:

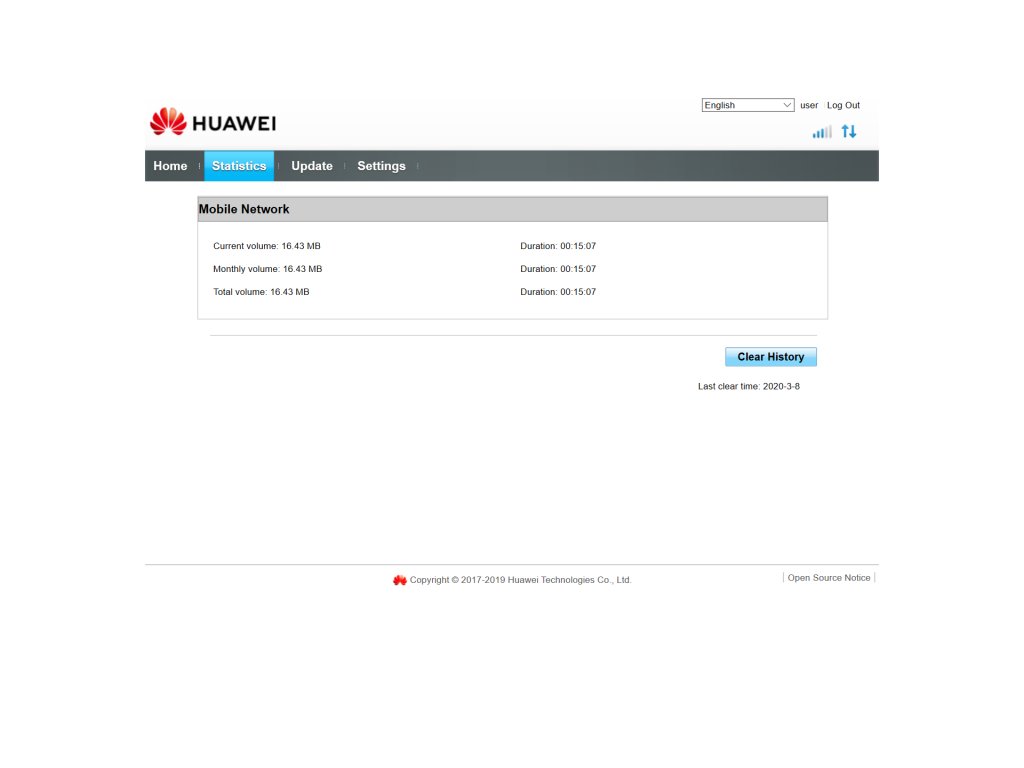

Adresa pro připojení: https://192.168.1.1
Device username: user
Device Password: HUAWEI@WTTX

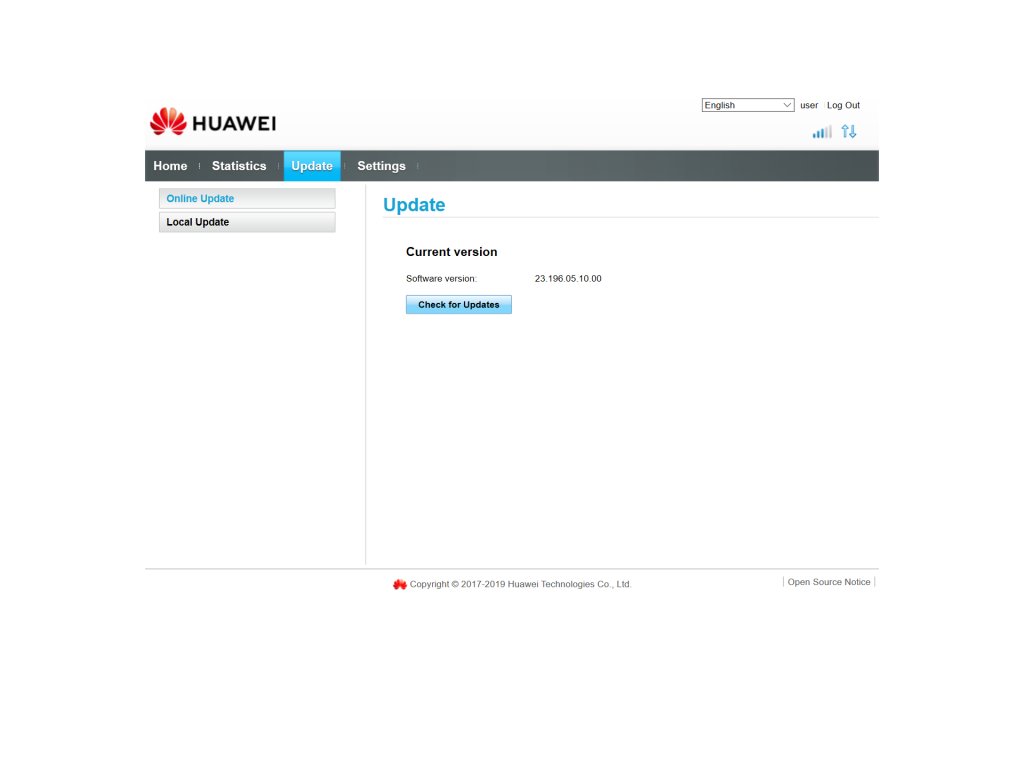

Firmware: V200R003C00SPC024T ke stažení zde: B2368_V200R003C00SPC024T.zip
Firmware: V200R003C00SPC051T ke stažení zde: MIRROR1, MIRROR2: B2368_V200R003C00SPC051T.bin
Firmware: V200R003C00SPC166 ke stažení zde: MIRROR1, MIRROR2: B2368_V200R003C00SPC166.bin AKTUÁLNÍ FIRMWARE

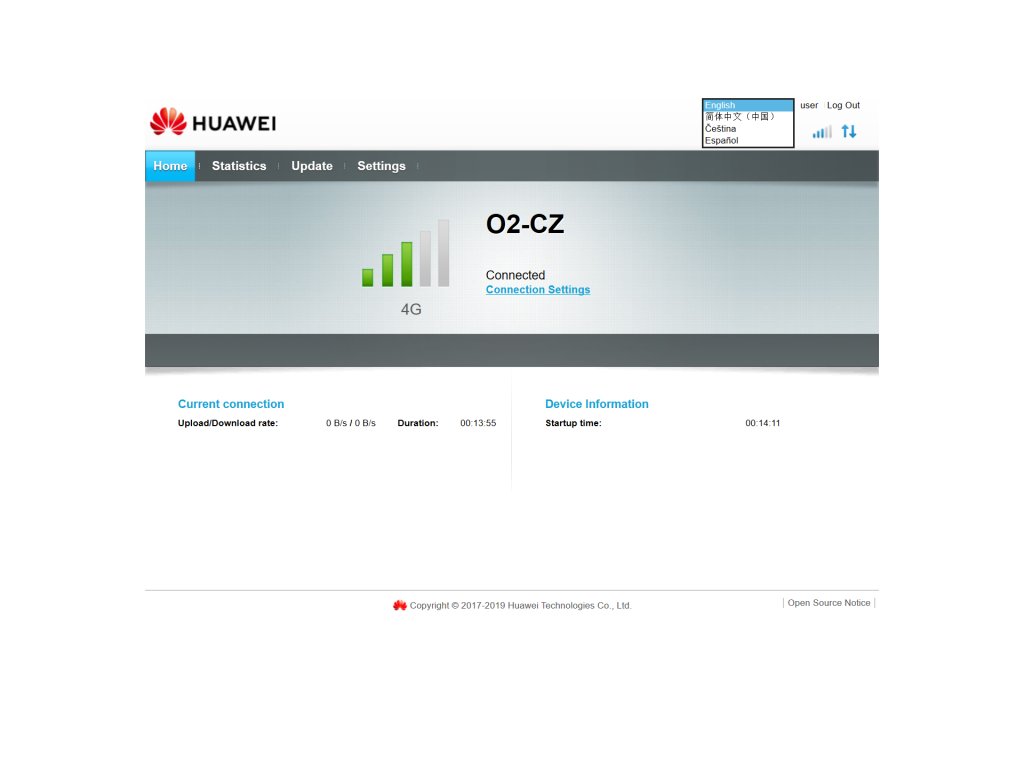

Podporované jazyky: CZ, ENG, SPN, chinese. ZIP soubory je potřeba po stažení rozbalit.

Podporované operační systémy: Android, iOS, Windows 2000 SP4 / XP SP2 / Vista / Win7 / Win8 / Win10 , Mac after OS X 10.4, Linux

Vysvětlení parametrů signálu RSRP RSRQ SINR a RSSI https://www.velmo.cz/vysvetleni-parametru-signalu-rsrp-rsrq-sinr-a-rssi/

Nastavení APN pro operátory: https://www.velmo.cz/nastaveni-apn/

Chip platform: HiSilicon Balong750
Form: Outdoor Unit + PSU
Dimensions: Outdoor Unit: 275mm(H) *125mm(D), PSU BOX: 70.6 mm(L) X 56 mm(W) X 27mm(H)
Weight: Outdoor Unit: <2 kg, PSU adapter + PSU box: <100g, Total: ~4.2kg including the packing box and kits
Water Tightness Outdoor Unit: IP65
OS: Windows 11, Windows 10, Windows 8.1, Windows 8, Windows 7, Mac OS X 10.9, 10.8, and 10.7 with latest upgrades, Linux,
Protocol Version 3GPP Release 10 / 11 /12
Operating frequency(LTE) B1/B3/B7/B8/B20/B38/B40/B41/B42/B43
Carrier Aggregation FDD: 5MHz, 10MHz, 15MHz, 20MHz, TDD: 10MHz, 15MHz, 20MHz
Tx Power 23dBm±2.7dB

Zisk antény:

3.4G-3.8G(TDD)， 8-9dBi
2.3G-2.6G(TDD)，6-7dBi;
1.8G-2.6G(FDD)， 3-4dBi(Band1);6-7dBi(Band3/Band7)
700M-900M(FDD)， 0-2dBi

MIMO: LTE antenna 1T/4R (TDD) and 1T/4R (FDD B3/7),1T/2R (FDD 1/8/20), LTE Transmission mode, TM2/3/4/7/8/9

Interface Outdoor Unit:
1 Giga PSU LAN port (RJ45) ,10/100/1000 Mbps
1 USIM card slot(3FF,Micro SIM card)

1 reset button

IP Networking: IP pass through
Terminal Management: TR069,FOTA

Návod na nastavení směrování portů na WTTX kombinaci Huawei B2368-A21 a Comtrend VR-3047 eu

Začíná se s vnější jednotkou Huawei B2368-A21.

• V internetovém prohlížeči otevřete adresu http://192.168.1.1
• Zadejte uživatelské jméno: user
• Heslo: HUAWEI@WTTX
• Stiskněte Přihlásit

Klikněte na Přeskočit. Toto heslo a nastavení je dostupné jen z vnitřní sítě.

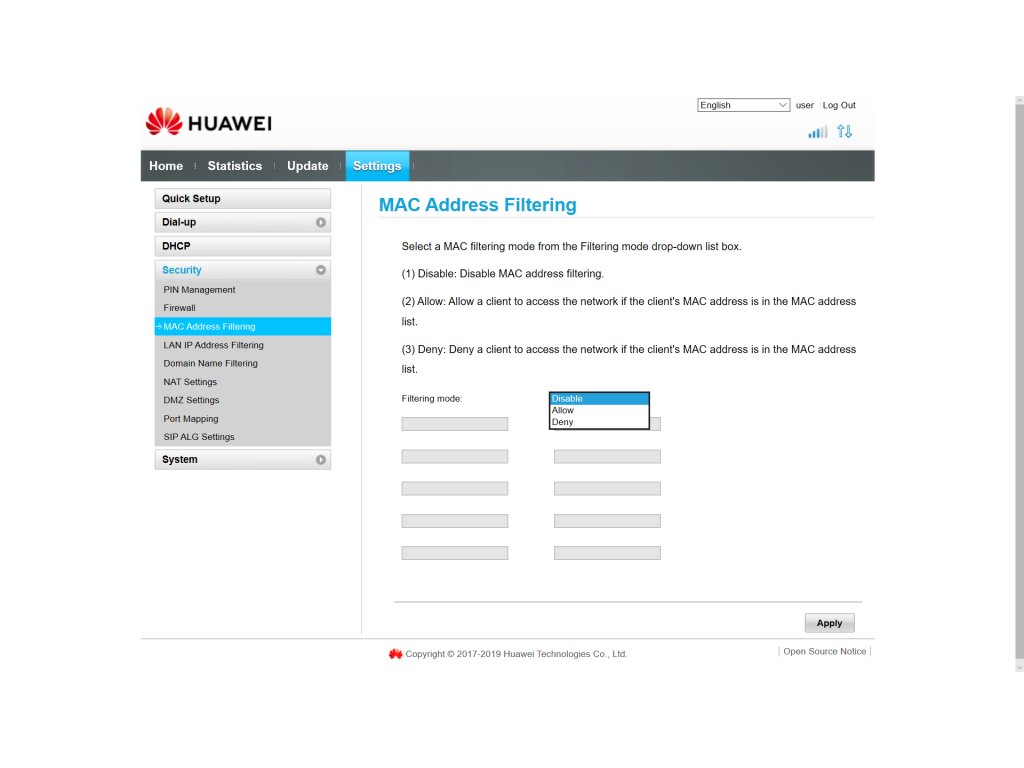

Přejděte na záložku Nastavení. V levém sloupci menu vyberte Nastavení sítě a Mapování portů.

Ponechte stávající mapování „HDM_CR…“ jde o ověřený O2 HDM prostup na Smart Box.

Tlačítkem Přidat zahájíte nastavení podle vašich potřeb.

Nejdříve do pole Jméno napište název svého pravidla. Pojmenujte ho tak, abyste ho v budoucnu poznali.

Dále v poli Rozhraní zvolte WAN/Data.

Do polí Port WAN vepište rozsah portů (první a poslední) na kterém vaše zařízení komunikuje. Pokud se jedná pouze o jeden port, vepište ho do obou polí.

Do polí Port sítě LAN vepište stejná čísla portů jako v předchozím kroku.

Následně napište do pole IP adresa sítě LAN IP adresu Smart Boxu (192.168.1.100).

Pro pole Protokol zvolte TCP/UDP (případně vyberte podle potřeby).

Pro uložení pravidla klikněte v poli Možnosti na OK.

Po nastavení všech požadovaných změn klikněte na Použít.

Přejděte na záložku Nastavení. V levém sloupci menu vyberte: LAN  a následně LAN setup. Zde nastavte pouze omezený rozsah přidělených IP adres 100 – 101 ostatní ponechte jak je. Po stisknutí tlačítka Použít se jednotka zeptá, zda chcete změny uplatnit provedením restartu.

Tlačítkem OK jednotku restartujete.

Po restartu si ve venkovní jednotce (192.168.1.1) zkontrolujte přidělenou veřejnou pevnou IP adresu STAV -WAN IP adresa (zde začíná 85.1..) Toto je adresa, na kterou budete z internetu přistupovat.

Zde končí nastavování Vnější jednotky Huawei B2368-A21.

Nastavení směrování portů na modemu Comtrend VR-3047 eu

1. Pomocí ethernetového (síťového) kabelu propojte modem se svým počítačem. Jeden konec zapojte v modemu do výstupu LAN1, LAN3 nebo LAN4 a druhý do LAN svého počítače.
2. Do internetového prohlížeče zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.



3. Přihlaste se do konfigurace modemu:

   Uživatelské jméno = admin
   Heslo najdete na štítku na spodní straně modemu, pokud jste ho v minulosti neměnili:



4. V nabídce snadné konfigurace zvolte Advanced setup.



5. Až se zobrazí stránka pro pokročilé nastavení v horním menu vyberte Services.



6. V levém svislém menu pak zvolte Firewall.



7. Následně zvolte Port Forwarding.



   Povolte funkci Port Forwarding zaškrtnutím pole Enable a přidejte nové pravidlo.

   Comment – napište, jak chcete svoji konfiguraci pojmenovat.
   Local IP – napište IP adresu svého zařízení v domácí síti.
   Local Port from a Local Port to – napište rozsah portů, na kterém vaše zařízení komunikuje. Pokud se jedná pouze o jeden port, napište ho do obou polí.
   Remote Port from a Remote Port to – napište čísla portů na které je služba směrována na WAN rozhraní. Většinou se jedná o stejné čísla jako v předchozím kroku.
   Protokol – zvolte možnost TCP, UDP nebo Both.
   Interface – zvolte použité rozhraní. Rozhraní nas0_4 je používáno v případě použití Ethernet IPoE (tedy běžně použité v případě WTTx jednotek).

   Pokud ponecháte nastaveno Any bude konfigurace provedená na všechny přednastavené WAN rozhraní. Konfiguraci uložte kliknutím na tlačítko Add.

8. Nyní v modemu Comtrend nastavte statickou IP adresu na WAN rozhraní. V horním menu pokročilého nastavení vyberte WAN a následně Ethernet WAN.



   Pro úpravu WAN připojení vyberte správné WAN rozhraní. V případě WTTx zvolte nas0_4. V části WAN IP Settings přepněte nabídku z DHCP na Fixed IP. Položky Local IP address, Remote IP address, Subnet Mask a DNS server vyplňte podle potřeby sítě. Nastavení uložte kliknutím na Apply Changes.



   Vyčkejte, dokud není nastavení potvrzeno změnou obrazovky (cca 10 sekund).


9. Zdroj: https://www.o2.cz/podpora/internet/nastaveni-comtrend-vr-3047-eu#c-dalsi-uzitecna-nastaveni-a152445
